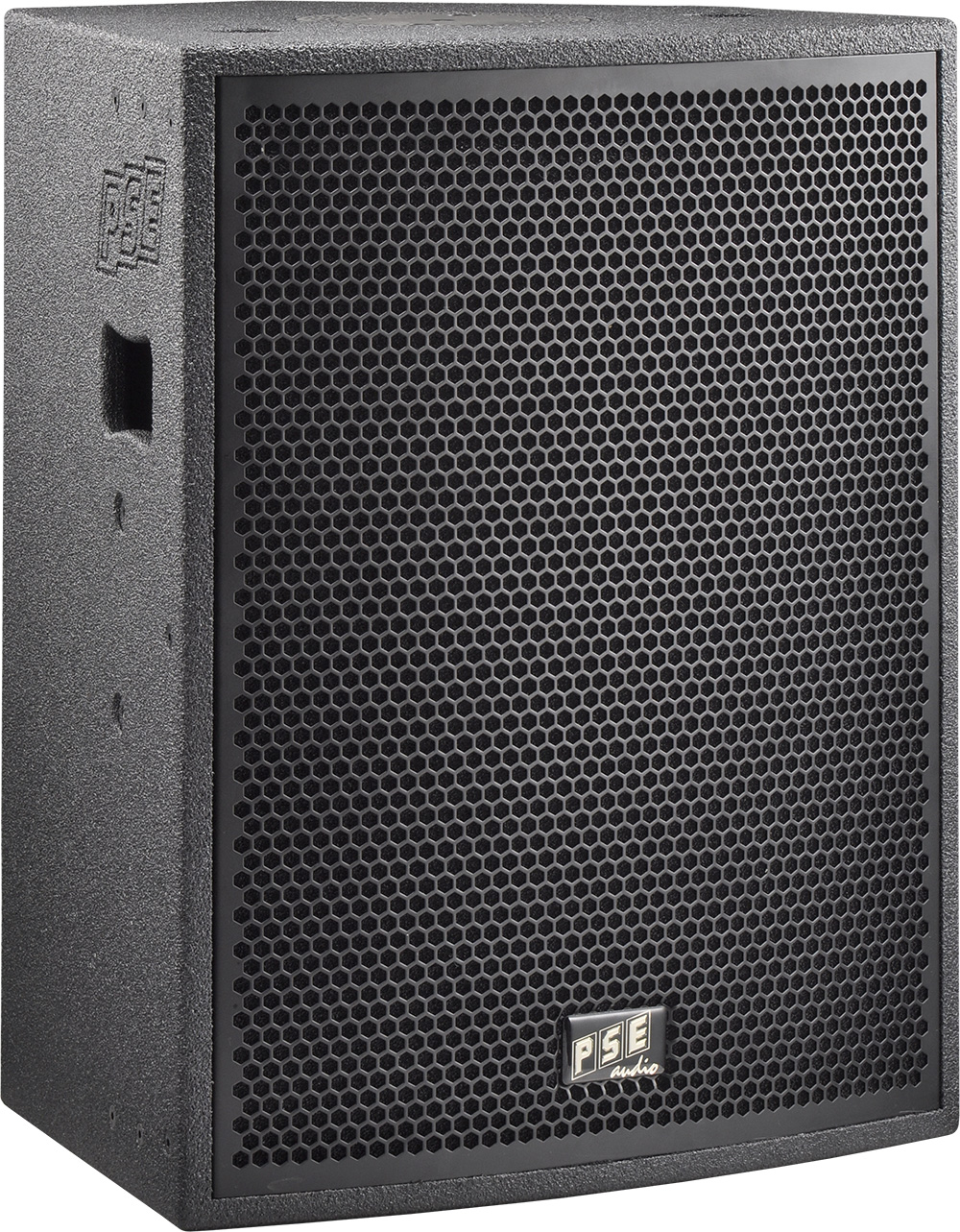

Galaxy series GX-12

Galaxy-GX-Serie high end multifunktions Coaxial Serie

GX-12

Galaxy series GX-12          Galaxy series GX-12
GX-12 Beschreibung

Ausstattung und Merkmale GX-12

  • 1x12"/3" Coaxial Lautsprecher
  • 12" Lautsprecher 76mm Schwingspule
  • 12" Lautsprecher Neodymium Magnet
  • Druckkammertreiber 3"/75mm Schwingspule
  • Druckkammertreiber Neodymium Magnet
  • Hochtonhorn mit 1,4" Halsöffnung
  • nominale Hornabstrahlung 40°x60°
  • Multifunktionsgehäuse
  • Anstellwinkel bei Verwendung als Monitor 45°
  • Hochständerflansch
  • 7 air-lock Befestigungspunkte
  • 5 M8 Befestigungspunkte
  • 1 M10 Befestigungspunkt
  • 1 x Winkelarretierung 360°/5° Stufen
  • 2 Neutrik speakon 4-pin für passive Nutzung
  • 2 Neutrik speakon 8-pin für aktive Nutzung
  • passiv / bi-amp (aktiv) umschaltbar
  • bass link Funktion
  • high/mid link Funktion
  • Frontgrill aus pulverbeschichtetem Lochblech
  • 4mm Akustikschaumstoff hinter dem Frontgrill
  • Gehäuse aus 15mm Multiplex
  • Oberfläche: polyurea (PU) schwarz,
  • hoch kratzfeste Strukturbeschichtung

Einsatzorte GX-12
(Beispiele)

  • Discotheken, Clubs, Bars, Entertainment
  • live Events, live Veranstaltungen

Anwendung GX-12

  • Topteil (high-mid) für Festinstallationen
  • Topteil (high-mid) für mobile PA
  • Fullrange Lautsprecherbox
  • floor monitor (wedge)
  • near fill
  • delay line



Galaxy series GX-12

GX-12 Technische Daten
Nennimpedanz 8 Ω
Betriebsmodus umschaltbar bi-amp/passiv
Belastbarkeit bi-amp (aktiv) AES/peak* 520W / 2400W*
Belastbarkeit passiv AES/peak* 500W / 2000W*
nutzbarer Frequenzbereich** 65Hz-20kHz
maximaler Schalldruckpegel*** 138dB
nominale Abstrahlcharakteristik (h/v) 60°x40°
Lautsprecher Nenngröße 12"
Lautsprecher Schwingspulendurchmesser 76mm/3"
Lautsprecher Magnetmaterial Neodymium
HF-Druckkammertreiber Nenngröße (Schwingspule) 75mm/3"
HF-Druckkammertreiber Nenngröße (Halsöffnung) 1,4"
HF-Druckkammertreiber Magnetmaterial Neodymium
Gehäusemaße H/B/T in mm 540/400/320
Gewicht 16kg

* peak 10ms, mit TD-8000 Endstufe und GX-12 max controller setup
** -10dB mit GX-12 FR controller setup
***1m Freifeld, pink noise, crest factor 10dB mit TD-8000 Endstufe und GX-12 SPL bi-amp controller setup



Eine kleine Auswahl von einer Vielzahl
an Möglichkeiten für kombinierbare Baßboxen

Bass SB-18
Disco und Pub
SB-18

Bass LB-3
Livemusic und Touring
LB-3

Bass B-18
Touring und Installation
B-18
